在电力行业变电二次设计领域，传统设计方式长期饱受效率低下与易出错等问题的困扰。随着电网建设规模的持续扩大，对变电工程设计的精准度与高效性提出了更为严苛的要求。

在光回路设计方面，过往依赖传统逻辑制图，难以实时清晰呈现光信号流向，虚端子连接设计也极为繁琐。而电回路设计时，端子排识别困难，不同厂家端子排图适配复杂，且在端子匹配、线缆长度统计等环节易出现大量错误，人工校核纠错不仅耗时费力，还难以做到完全准确。面对这些行业痛点，金曲变电二次设计软件以创新的智能算法与先进的设计理念，全方位革新光回路与电回路的设计流程 。

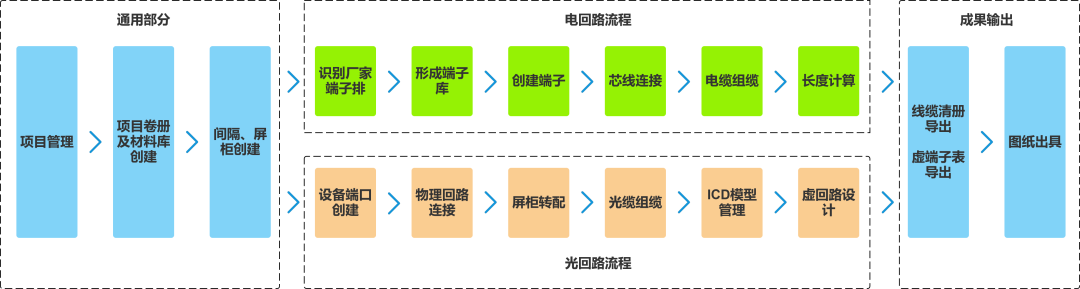

金曲变电二次设计软件是一款包含光回路和电回路的全链路智能设计平台。光回路以可视化设计替代传统逻辑制图实现数字化逻辑连接；电回路基于智能识别厂家端子排创建项目端子库，实现端子智能匹配，自动校核纠错，让设计错误归零！从厂家图纸到竣工图，用智能算法重新定义精准与效率！

通过对市面上主流厂家的端子排图进行专项适配，可准确识别包括ABB、施耐德等设备厂家的各类型端子排图，同时提供端子排图快捷创建工具，显著提高端子排识别的准确性与效率。

 通过对厂家资料中端子排的智能识别及存储，实现项目所有可用端子的设计调用，有效避免原理图端子与端子排端子不一致问题，保障设计成果质量。

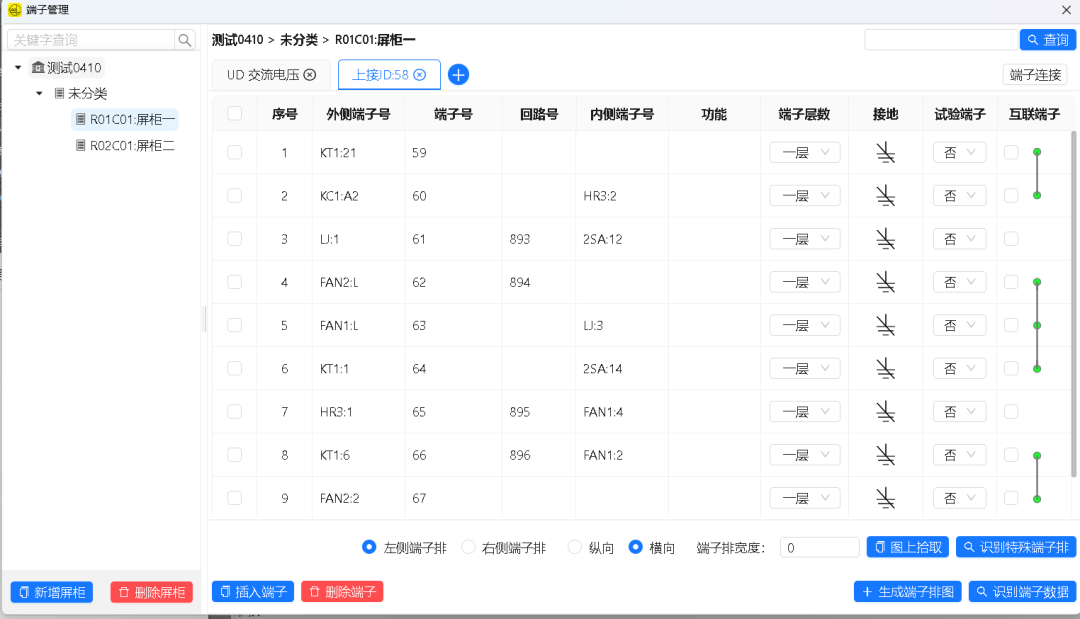

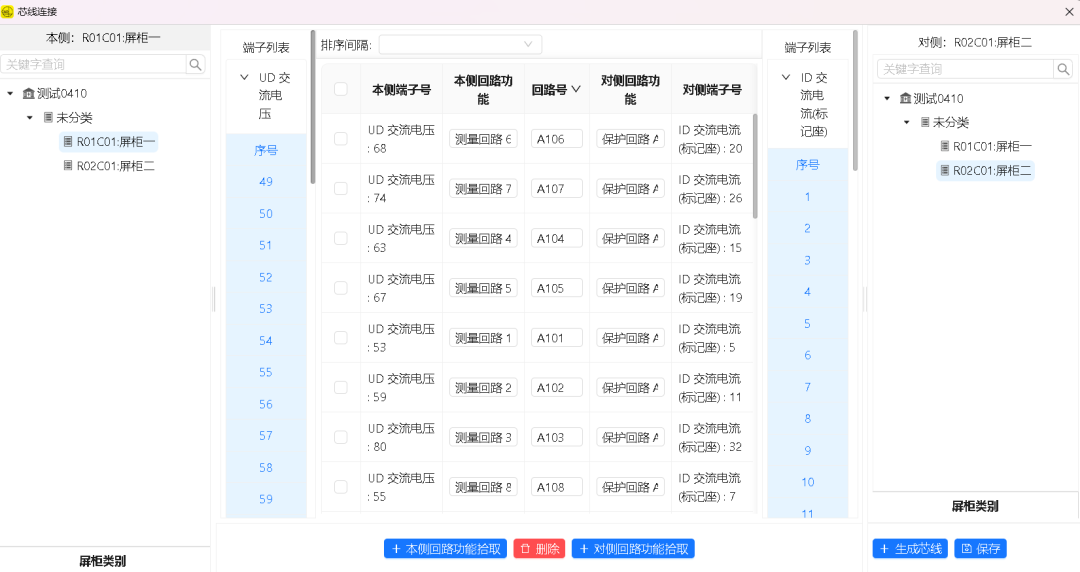

可通过界面操作及图上连接等多种方式实现端子的快速连接，提供多种自动编号方式快速完成回路编号。

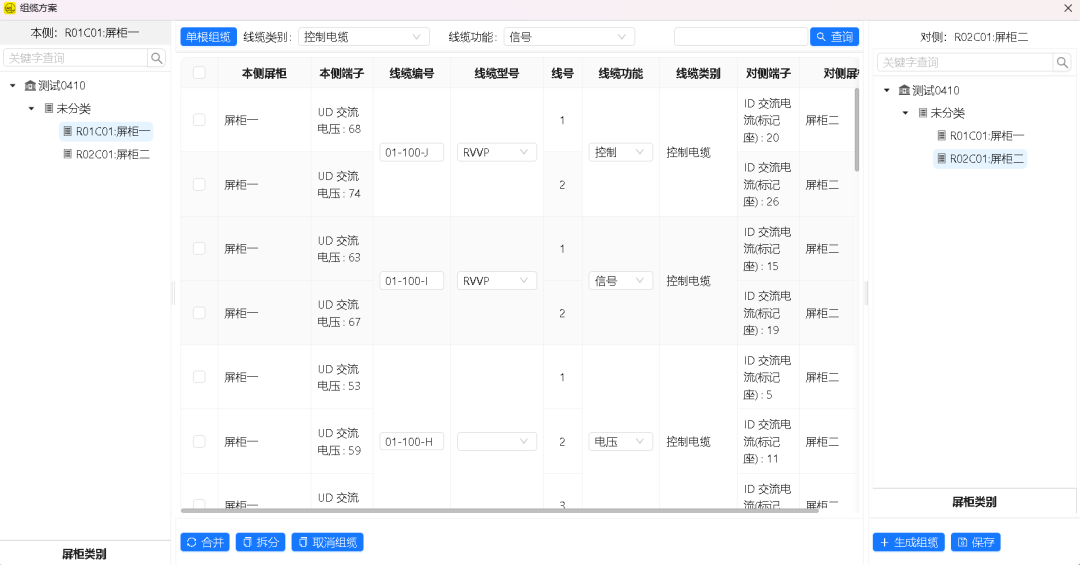

支持通过软件界面及CAD图纸进行组缆，自动匹配电缆库电缆并实现自动编号，软件自动校核设计数据提高准确性。

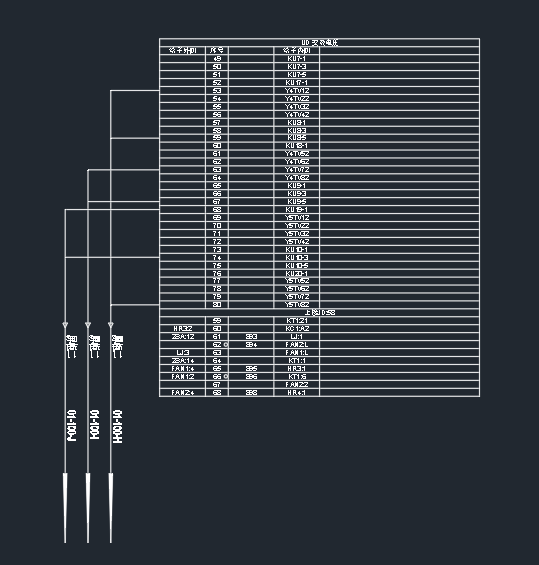

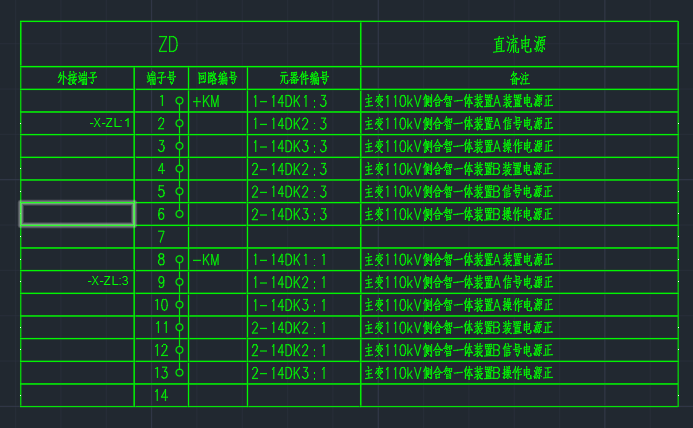

基于端子连接数据一键生成标准化端子排图，可灵活调整电缆引出长度与方向，适配复杂图纸布局。

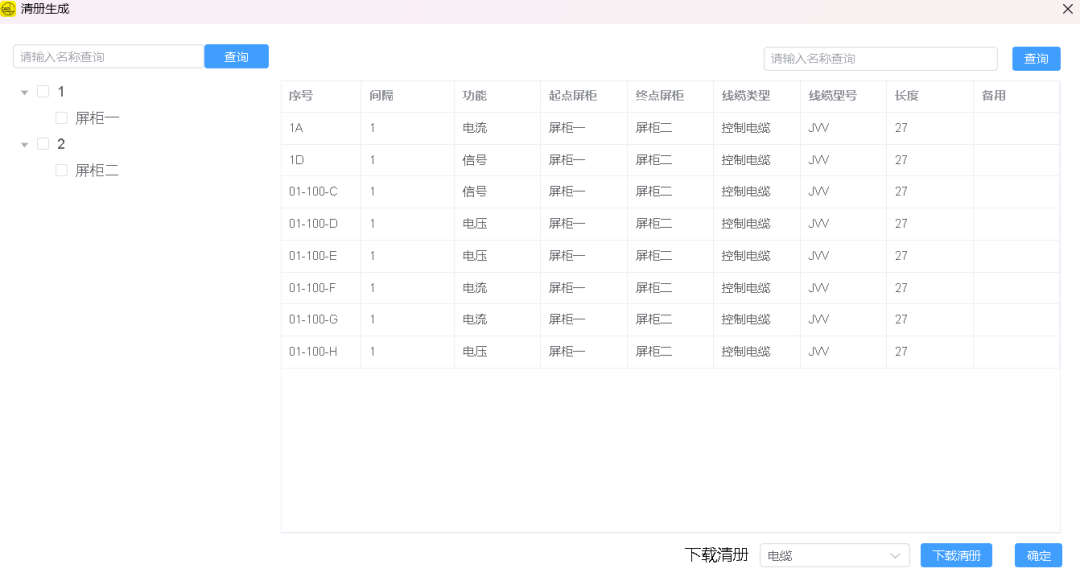

支持通过二维路径创建三维空间关系，根据连接关系自动计算线缆长度，可独立使用或与项目数据联动，满足线缆长度统计的需求。可根据项目线缆数据导出带长度的线缆清册。

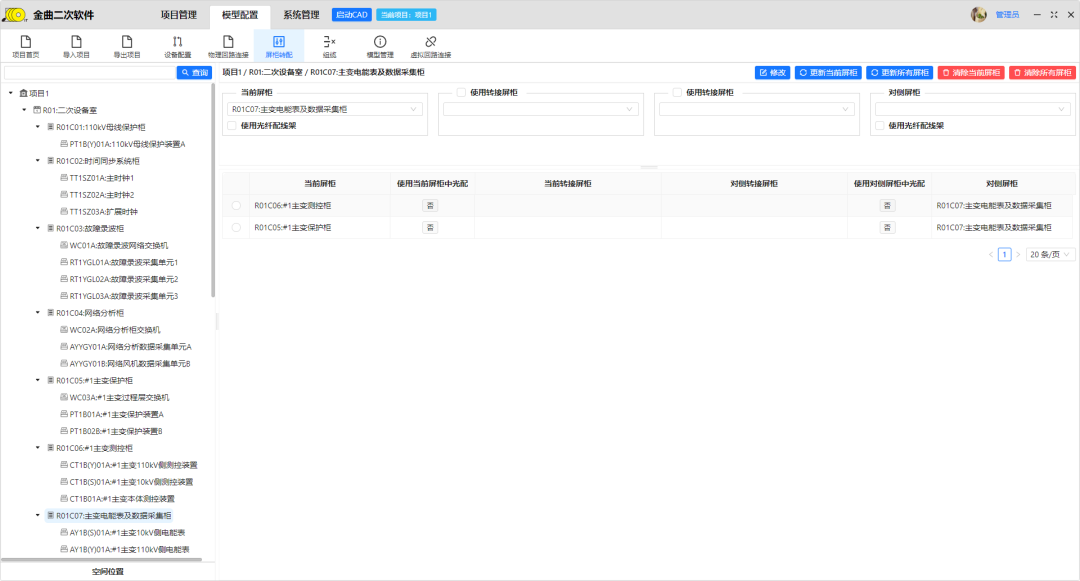

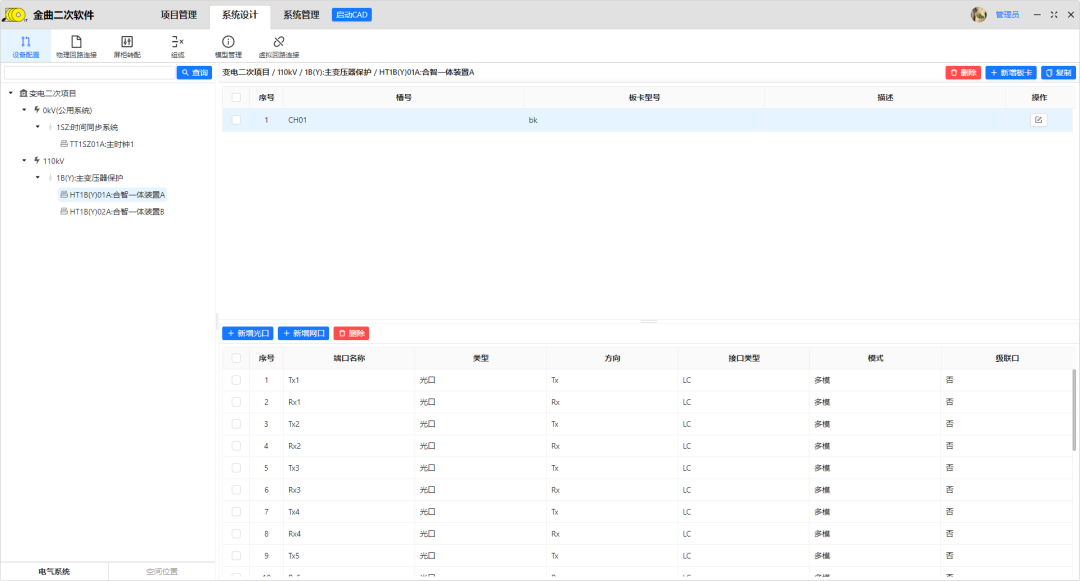

可配置装置所在的电气系统以及空间位置，进行装置上的板卡及光口信息创建，将变电二次专业装置的物理接口模型进行整体搭建。

可查看单条信息流的全链路，包括当前信息经过的起点、全部中间连接点及终点设备，能够清晰的查看每条信息流以及设备的端口使用情况。

根据确定的物理端口连接情况以及装置所在屏柜的信息，对屏柜间的连接进行配置，根据屏所在位置及装置连接情况自动配置屏柜间连接方式以及是否经过光配架。

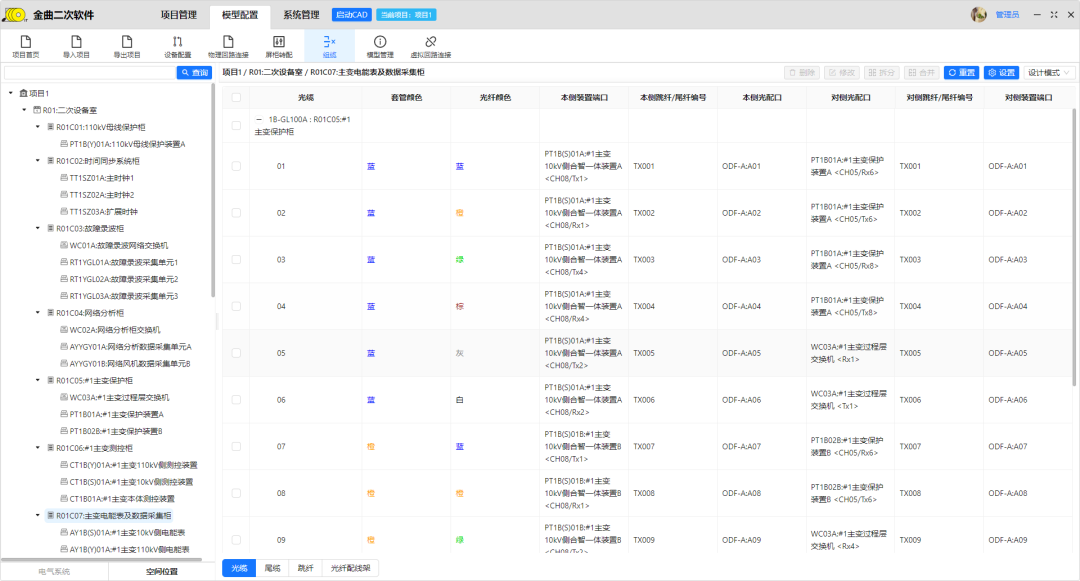

根据屏柜转配的成果，实现对光缆、尾缆、跳纤的套管及光纤的自动分配，生成每根光纤的起终点、经过的装置以及对应接口的信息。连接完成后可生成光尾缆清册。

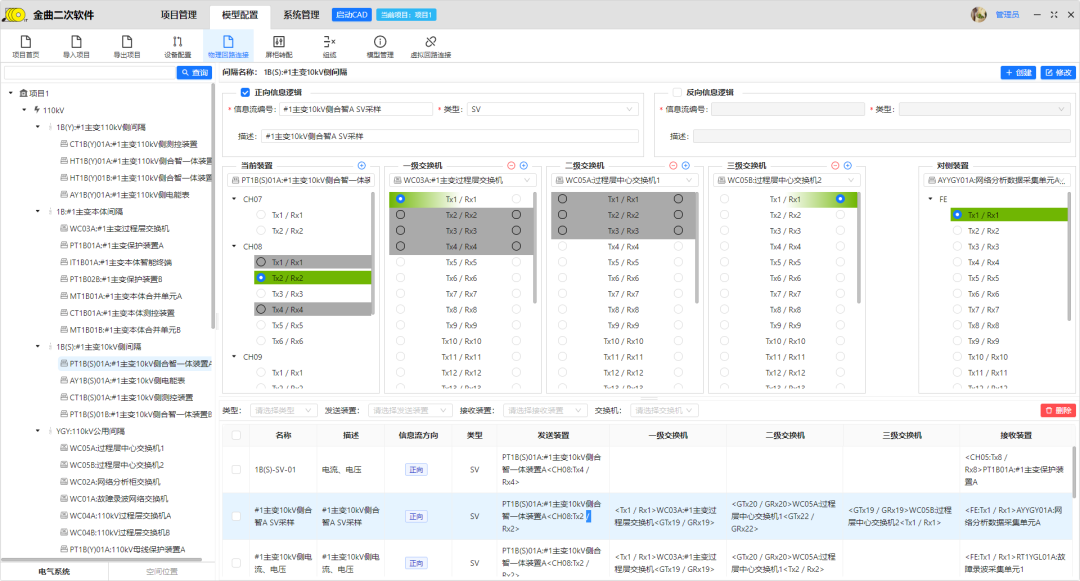

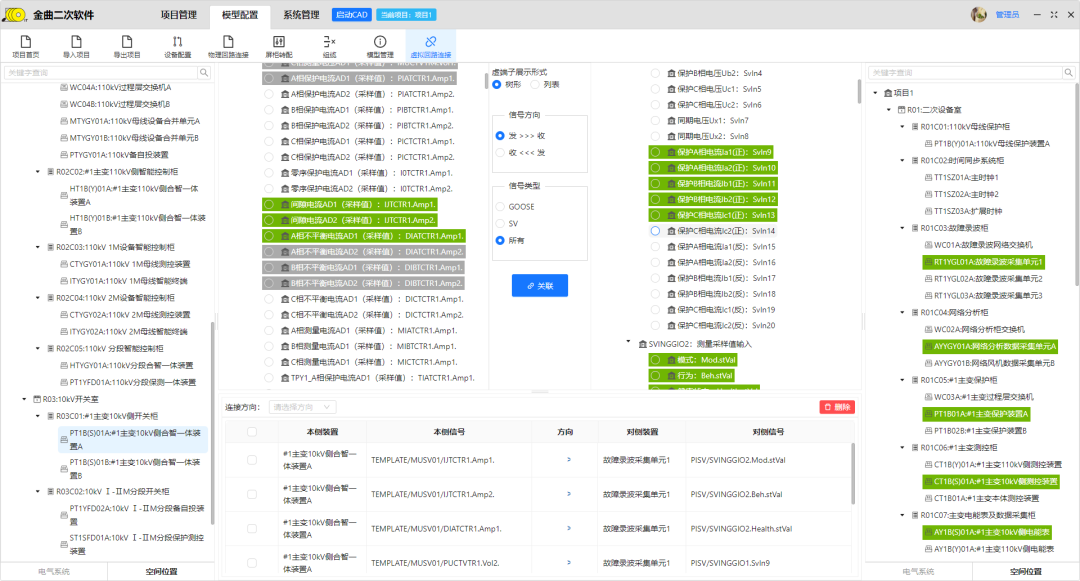

支持解析厂家ICD文件，可进行开入开出信号数据的智能匹配连接，自动连接完成后可生成虚端子表。

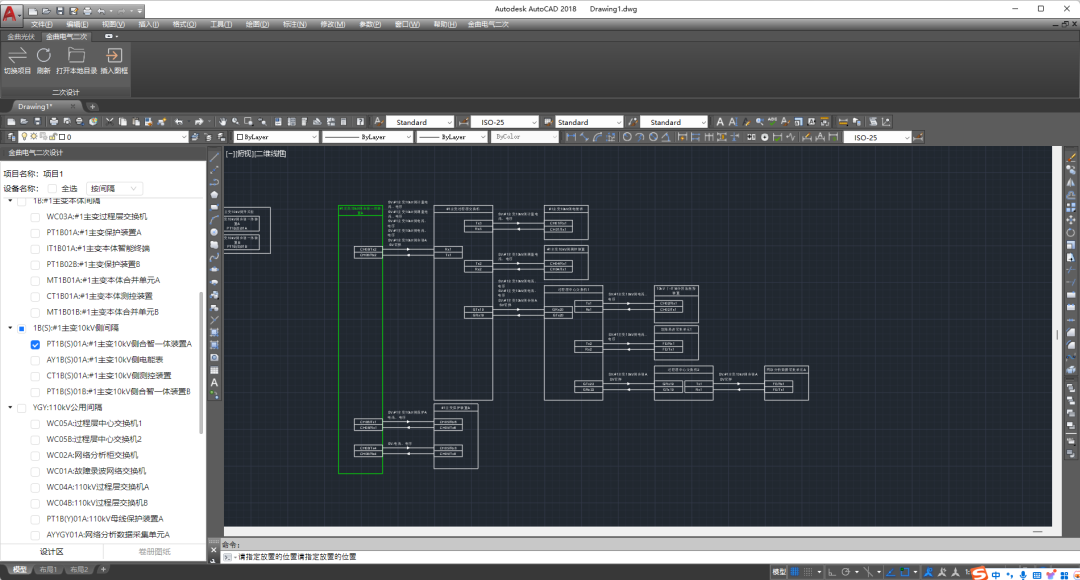

可快速生成变电二次专业的设计图纸、虚端子表和二次线缆清册的导出，实现设计成果的快速出具。
